Injap Globe dalam penyejat MVR: Panduan Kawalan & Proses Aliran

Apa ituInjap GlobeDan bagaimana ia mengawal aliran?

Pengenalan

Dalam sistem cecair perindustrian, injap dunia adalah antara peranti yang paling banyak digunakan untuk modulasi aliran dan tekanan. Gerakan linear mereka dan kawalan yang agak baik menjadikan mereka biasa dalam gelung kawalan proses di seluruh bahan kimia, minyak & gas, kuasa, rawatan air, dan sistem penyejat. Sementara itu,Penyejat MVR (Penyejat semula pengangkut wap mekanikal) telah menjadi semakin disukai dalam tenaga - penyejatan dan tumbuhan tumpuan yang cekap. Dalam penyejat MVR, kawalan aliran yang tepat (suapan cecair, peredaran semula, pelepasan wap, dan lain -lain) adalah kritikal - dan injap globe sering memainkan peranan utama dalam litar kawalan tersebut. Dalam artikel ini kita akan meneroka secara mendalam apa injap dunia, bagaimana ia mengawal aliran, dan bagaimana ia mengintegrasikan ke dalam sistem penyejat MVR (di bawah pertimbangan proses & kawalan).

Apakah injap dunia? - definisi, struktur, jenis

Definisi dan prinsip asas

Injap dunia adalah sejenis injap kawalan gerakan linear yang digunakan untuk mengawal aliran bendalir melalui saluran paip. Injap berfungsi dengan menggerakkan cakera atau palam (dilampirkan pada batang) secara serentak ke arah atau jauh dari kerusi pegun, dengan itu memodulasi aliran salib - kawasan keratan. Nama "Globe" berasal dari segi sejarah apabila banyak injap tersebut mempunyai badan sfera, tetapi reka bentuk moden mungkin tidak tegas.

Dalam terminologi kawalan proses, injap globe sering diklasifikasikan sebagai gelongsor - injap kawalan batang (berbanding dengan injap berputar). Menurut Buku Panduan Injap Kawalan, injap kawalan (termasuk glob) memanipulasi aliran bendalir dengan mengubah saiz laluan aliran (iaitu orifis) seperti yang diarahkan oleh isyarat kawalan, dengan itu mengawal kadar aliran dan pembolehubah proses hiliran (Emerson, Buku Panduan Injap Kawalan).

Buku Panduan Injap Skousen menerangkan injap dunia sebagai salah satu jenis injap kawalan utama, terutamanya yang sesuai untuk perkhidmatan pendikit kerana keupayaan kawalan aliran progresif mereka (Skousen, 1997).

Dari injap kawalan proses perindustrian (ARCA/ARTES), tumpuannya sering pada injap dunia kerana tingkah laku kawalan yang boleh dipercayai dan ciri aliran yang boleh diramal dalam gelung perindustrian (ARCA/ARTES, Buku Panduan Valve Kawalan Proses).

Oleh itu, injap dunia adalah komponen struktur dan fungsi: badan injap, bahagian dalaman, dan mekanisme kawalan (STEM + Actuator) yang membenarkan modulasi.

Struktur dan komponen dalaman

Injap dunia standard terdiri daripada komponen utama berikut (dengan istilah yang konsisten dengan kawalan - buku teks injap):

• Badan / selongsong: Tekanan utama - mengandungi shell; Ia menempatkan bahagian dalaman dan menghubungkan dengan bebibir atau kimpalan paip.
• Bonnet: Penutupan pada badan yang mengandungi pembungkusan batang dan membimbing batang. Ia dilekap atau diskru ke badan.
• Batang: Batang linear yang memacu gerakan palam/cakera; Ia meluas melalui bonet, dimeteraikan dengan pembungkusan, ke dalam rongga injap.
• Palam / cakera (atau elemen yang dipasang injap): Komponen bergerak yang dilampirkan pada batang; Ia bergerak ke arah atau jauh dari tempat duduk untuk menyekat aliran.
• Cincin tempat duduk / tempat duduk: Permukaan pegun yang mana meterai plag dalam kedudukan tertutup.
• Struktur sangkar atau panduan: Banyak injap dunia moden termasuk sangkar atau panduan yang mengelilingi palam untuk mengarahkan aliran, mengurangkan pergolakan, dan menentukan ciri aliran.
• Pembungkusan dan kelenjar: Menyegel di sekitar batang untuk mengelakkan kebocoran.
• Mekanisme penggerak / roda / pengendali: Handwheel manual dalam injap mudah; Penggerak pneumatik, hidraulik, atau elektrik dalam injap kawalan automatik.
• Aksesori: Posisi, Limit Suis, Penggalak Volume, Snubbers, dll.

Palam biasanya bergerak dalam garis lurus di sepanjang paksi batang, melalui sangkar atau panduan. Pembukaan di dalam sangkar secara beransur -ansur mendedahkan lebih kurang bahagian silang apabila palam bergerak, memberikan modulasi aliran terkawal.

Keputusan reka bentuk dalaman utama ialah Trim - Bentuk dan susunan palam, tempat duduk, lubang sangkar, dan struktur panduan - yang mentakrifkan ciri aliran, linearity, dan peronggaan/bising.

Jenis dan variasi injap globe

Terdapat pelbagai varian Globe Injap, yang direka untuk perkhidmatan yang berbeza:

• Lurus - melalui (dalam - line) Globe Valve- Inlet dan outlet diselaraskan (orientasi 180 darjah).
• Injap Globe Angle- Laluan aliran bengkok, biasanya 90 darjah, jadi masuk dan outlet berserenjang. Ini berguna di mana susun atur paip memerlukan perubahan arah atau mengalirkan badan injap.
• Y - corak (atau y - globe) injap- Badan slanted (y - bentuk) supaya batang cenderung dan laluan aliran kurang tortuous; Ini mengurangkan penurunan tekanan dan memakai.
• Injap globe palam yang seimbang- Palam digerudi atau BAL anced untuk mengurangkan daya bersih dan meningkatkan kawalan dalam tekanan tinggi -.
• Anti - peronggaan atau multi - tahap trim globe injap- Trim dalaman khas yang direka untuk mengurangkan peronggaan, bunyi, dan hakisan di bawah keadaan ΔP yang tinggi.
• Cryogenic, High - suhu, atau injap globe bahan khas- Variasi untuk keadaan perkhidmatan yang melampau.

Setiap varian mempunyai perdagangan - dalam penurunan tekanan, kemudahan kawalan, kos, pengedap, dan penyelenggaraan.

Kelebihan dan Kekurangan

Kelebihan Injap Globe:

• Kawalan pendikit yang baik: Kerana kawasan aliran berubah secara beransur -ansur, mereka menawarkan keupayaan modulasi yang baik.
• Ciri aliran yang boleh diramalkan: Lebih mudah untuk model dan gelung kawalan lagu.
• Pengedap yang baik dalam shutoff: Palam - Geometri kerusi boleh mencapai shutoff yang ketat.
• Kukuh terhadap tempat duduk: Reka bentuk sesuai untuk operasi yang kerap.
• Fleksibel untuk Retrofit: Banyak saiz dan trim yang tersedia.
• Bunyi yang lebih rendah dan risiko peronggaan (berbanding dengan beberapa injap berputar) terima kasih kepada ciri -ciri pemulihan tekanan yang lebih baik. (Injap Globe mempunyai faktor pemulihan tekanan yang lebih tinggi daripada injap berputar, bermakna kurang tenaga yang ditangkap semula, tetapi ini juga bermakna mengurangkan risiko peronggaan) (Baumann, mekanik cecair injap kawalan)
• Fleksibiliti: Boleh digunakan untuk cecair, gas, stim, buburan, bergantung kepada bahan.

Kekurangan:

• Penurunan tekanan yang lebih tinggi: Kerana laluan aliran tidak diselaraskan, terdapat lebih banyak rintangan.
• Saiz yang lebih besar, lebih berat: berbanding dengan bola atau injap rama -rama dengan saiz nominal yang sama.
• Kos yang lebih tinggi per unit aliran (CV) untuk sistem besar.
• Risiko kebocoran pembungkusan batang dari masa ke masa.
• Penyelenggaraan lebih terlibat (terutamanya untuk trim dan tempat duduk).
• Sensitiviti untuk mengalir - daya teraruh dan ketidakstabilan berpotensi dalam cepat - mengubah aliran.

Secara keseluruhan, pereka memilih injap globe di mana ketepatan kawalan adalah penting dan di mana penurunan tekanan boleh diterima.

Bagaimanakah injap dunia mengawal aliran? - teori dan mekanisme

Untuk memahami bagaimana injap dunia mengawal aliran, kita mengkaji hubungan aliran -ciri, tingkah laku penurunan tekanan, aksesori kawalan, daya dinamik, dan fenomena kestabilan.

Hubungan aliran -ciri

Konsep pusat dalam injap kawalan adalah ciri aliran - Hubungan antara pembukaan injap (strok atau lif plug) dan kadar aliran (atau pekali aliran). Jenis biasa adalah:

• Ciri linear: Aliran adalah berkadar dengan mengangkat (iaitu, menggandakan aliran beregu angkat).
• Sama - Peratusan ciri: Setiap kenaikan angkat menghasilkan perubahan peratusan berkadar dalam aliran (iaitu, tindak balas meningkat pada angkat yang lebih tinggi).
• Quick - Ciri pembukaan: Peningkatan besar aliran pada pembukaan kecil, kemudian meratakan - berguna untuk hidup hidup/mati atau cepat.

Pilihan ciri bergantung kepada proses: untuk proses dengan pelbagai dinamik yang luas dan bukan - tingkah laku linear, sama - peratusan sering disukai; Linear lebih mudah dan kadang -kadang lebih intuitif.

Reka bentuk trim (bentuk palam, lubang sangkar) mengawal ciri -ciri pameran injap dunia.

Dalam operasi, apabila pengawal menyesuaikan pembukaan injap, palam bergerak, mengubah kawasan aliran terdedah di dalam sangkar. Aliran melalui injap mematuhi persamaan orifis/aliran, dimodulasi oleh pekali injap (CV) yang bergantung kepada pembezaan lif dan tekanan.

Penurunan tekanan, faktor pemulihan, peronggaan dan bunyi bising

Injap dunia sememangnya memperkenalkan penurunan tekanan. Tekanan hulu (P₁) jatuh ke minimum di vena contracta (tekanan terendah), kemudian pulih beberapa tekanan statik hiliran (P₂). Ukuran berapa banyak tekanan yang "pulih" ditangkap oleh faktor pemulihan tekanan (atau pekali pemulihan, yang sering dinamakanF_L). Injap Globe cenderung mempunyai faktor pemulihan tekanan yang lebih tinggi (iaitu kurang pemulihan) berbanding dengan rama -rama atau injap bola (Baumann, mekanik cecair injap kawalan) - yang bermaksud lebih banyak penurunan tekanan adalah kekal.

Oleh kerana itu, injap kurang terdedah kepada peronggaan (di mana gelembung wap membentuk dan runtuh) berbanding dengan injap putar tertentu, tetapi dalam keadaan ΔP yang tinggi, peronggaan masih boleh berlaku jika tidak dikurangkan.

Bunyi bisingadalah kebimbangan lain. Tinggi - aliran bergelora halaju, penurunan tekanan cepat, dan peronggaan dapat menghasilkan bunyi. Trim injap boleh menggabungkan bunyi - pengurangan atau titisan multistage (penyebar, sangkar, labirin) untuk mengurangkan bunyi bising.

Cavitation and Flashing: Jika tekanan tempatan jatuh di bawah tekanan wap, gelembung wap membentuk dan runtuh hiliran (peronggaan), berpotensi mengikis permukaan dalaman. Jika tekanan kekal di bawah tekanan wap ke hilir, berkelip berlaku. Untuk mengelakkan ini, pereka injap menggunakan penurunan tekanan pelbagai dalam langkah -langkah terkawal untuk mengurangkan tahap per - ΔP (iaitu, anti - trim peronggaan).

Dalam amalan, pereka mesti memastikan bahawa injap ΔP berada dalam julat yang selamat, dan mungkin menambah pementasan atau pintasan untuk melindungi injap.

Aksesori, dan kawalan aksesori

Pergerakan palam injap dunia biasanya dikuasakan oleh penggerak (diafragma pneumatik, omboh, hidraulik, atau motor elektrik). Penggerak menafsirkan isyarat kawalan (misalnya, 4-20 Ma atau pneumatik 3-15 psi) untuk memacu kedudukan batang. Untuk memastikan tindak balas, kedudukan, maklum balas, dan aksesori yang tepat digunakan.

• Kedudukan: Membandingkan isyarat arahan kepada kedudukan batang sebenar dan membetulkan ralat (memastikan pergerakan yang tepat).
• Had suis, strok berhenti: Untuk menentukan kedudukan akhir.
• Snubbers, penggalak volum: Untuk memperlahankan pergerakan pesat atau memberikan tindak balas yang dinamik.
• Bekalan dan garis kawalan: untuk sistem pneumatik atau hidraulik.

Trim (plug + sangkar) dipilih untuk menyediakan ciri aliran yang dikehendaki, pengendalian penurunan tekanan, dan ketahanan. Dalam perkhidmatan ΔP atau erosif tinggi, trim multicavity, anti - trim bunyi, atau pengurangan aliran yang dipentaskan mungkin diperlukan.

Daya dinamik, aliran - pampasan daya, dan kestabilan

Apabila cecair mengalir melalui injap terbuka sebahagian, daya aliran bertindak pada palam, batang, dan permukaan dalaman. Daya ini boleh menjejaskan injap, menyebabkan getaran, atau menyebabkan keletihan. Oleh itu, reka bentuk injap yang baik termasuk aliran - pampasan daya di mana geometri atau lubang mengimbangi mengurangkan daya yang tidak seimbang.

Kertas pada daya aliran dalam injap (Lugowski, aliran - pampasan daya dalam injap hidraulik) Formula buku teks standard dan mencadangkan pemodelan pampasan yang lebih baik berdasarkan ketidakseimbangan tekanan dan bukan model baldi Newtonian yang mudah (Lugowski, 2015). Pereka mesti menyedari kesan dinamik ini, terutamanya pada halaju yang tinggi.

Kestabilan injap juga dipengaruhi oleh histeresis, deadband, stik, dan tindak balas dalam sistem trim penggerak -. Posisi dan penentukuran membantu mengurangkannya.

Ringkasnya: Peraturan dicapai dengan gerakan tepat palam dalam sangkar, dan reka bentuk yang teliti memastikan bahawa injap bertindak balas dengan stabil dan diramalkan di bawah daya aliran, pergolakan, dan perubahan tekanan.

Permohonan dalam Sistem Proses & Kawalan

Injap Globe bukan perkakasan terpencil; Fungsi mereka tertanam dalam sistem kawalan proses. Di sini kita mengkaji bagaimana ia digunakan dan direka dalam tetapan sedemikian.

Peranan injap kawalan dalam kawalan proses

Dalam mana -mana loji proses yang berterusan, terdapat banyak gelung kawalan: pembolehubah seperti suhu, tekanan, kadar aliran, dan tahap mesti dikekalkan di sekitar setpoints. Injap kawalan biasanya merupakan elemen kawalan akhir - peranti terakhir di mana output pengawal (eg . 4 - 20 mA) mengusahakan pengaruh. Pengawal mengira pembukaan injap yang dikehendaki berdasarkan pengukuran dan kesilapan, dan menandakan penggerak.

Khususnya, untuk kawalan aliran, injap menyesuaikan kawasan keratan silang - untuk mencapai aliran yang diperlukan yang diberikan perbezaan tekanan hulu/hiliran. Untuk kawalan tekanan, kadang -kadang injap memodulasi aliran untuk mengekalkan tekanan hiliran.

Oleh itu, pereka mesti saiz dan memilih injap supaya kawalan, kebolehtelapan, dan tindak balasnya sesuai dengan dinamik proses, tanpa menjadi pautan lemah gelung kawalan.

Ukuran, pemilihan, dan penalaan injap kawalan

Saiz injap melibatkan mengira Koefisien aliran CV (atau KV dalam unit metrik) yang diperlukan pada beban penuh, dan memastikan injap dapat beroperasi dengan berkesan merentasi julat yang diperlukan (misalnya dari aliran 10% hingga 100%). Pertimbangan utama:

• Rangeabiliti / Turndown: Nisbah aliran dikawal maksimum ke aliran terkawal minimum (sering 50: 1 atau 100: 1 dalam reka bentuk yang baik).
• Pihak Berkuasa Kawalan: pecahan jumlah penurunan tekanan sistem yang diberikan kepada injap (sering 30-70%) untuk membolehkan fleksibiliti modulasi.
• Penurunan tekanan (ΔP): Pembezaan yang dibenarkan melalui injap tanpa menyebabkan peronggaan atau ketidakstabilan.
• Ciri aliran: linear, sama - peratusan, dll.
• Tindak balas dinamik: Kelajuan dinamik proses vs injap.
• Keadaan operasi: Suhu, tekanan, jenis bendalir, kekerasan, kehadiran pepejal atau cecair kotor.
• Bahan dan trim: keserasian, rintangan hakisan, jangka hayat.

Setelah injap dipilih dan dipasang,penalaanGelung kawalan (parameter PID) mesti mempertimbangkan dinamik injap, masa mati, dan tidak linear. Injap tidak boleh memperkenalkan lag atau overshoot yang berlebihan.

Integrasi injap dunia dengan instrumentasi

Integrasi bermaksud menghubungkan injap kawalan kepada sensor, pemancar, pengawal, dan peranti maklum balas. Beberapa perkara utama:

• Pemancar aliran / meter aliran mengukur aliran sebenar dan memberi makan kepada pengawal.
• Pengawal (DCS, PLC, algoritma PID) membandingkan setpoint aliran dan aliran yang diukur, kemudian mengeluarkan isyarat kawalan.
• Sistem kedudukan / maklum balas memastikan injap mencapai kedudukan yang diperintahkan.
• Tekanan atau sensor suhu mungkin hulu atau hiliran injap untuk membantu gelung yang diperoleh (contohnya pampasan tekanan).
• Interlocks dan logik keselamatan mesti menghalang injap salah laku di bawah keadaan yang tidak normal (contohnya gagal - selamat, penutupan kecemasan).
• Bypass dan override injap boleh digunakan untuk melindungi sistem atau membenarkan penyelenggaraan.

Oleh itu, dalam reka bentuk sistem, injap dunia adalah sebahagian daripada rantai: Sensor → Pengawal → Penggerak/Valve → Proses. Setiap pautan mestilah dipercayai, tepat, dan cukup cepat.

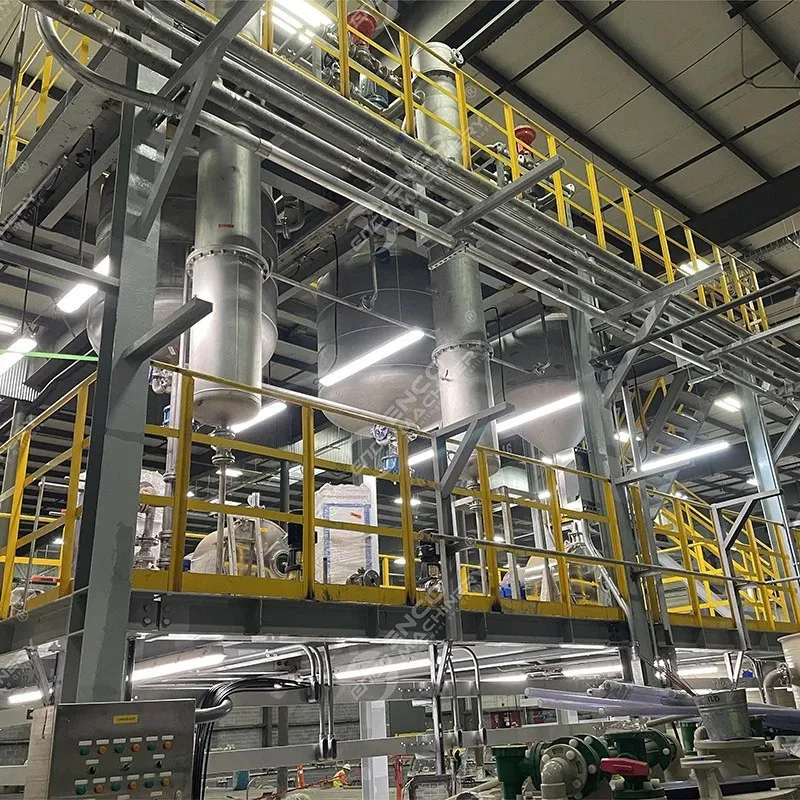

MVR Evaporator: Gambaran Keseluruhan dan Prinsip

Untuk memahami peranan injap globe dalam penyejat MVR, kita mula -mula mengkaji semula apa penyejat MVR, bagaimana ia berfungsi, dan komponen sistemnya.

Apakah penyejat MVR (Mekanikal Recompression)

Penyejat MVR adalah sistem yang menggunakan pengubahsuaian mekanikal wap untuk mengitar semula tenaga dalam proses penyejatan, dengan itu meningkatkan kecekapan haba. Daripada menggunakan stim segar untuk memanaskan makanan, sistem MVR mengambil wap yang dihasilkan oleh penyejatan separa, memampatkannya (menaikkan tekanan dan suhu), dan menggunakannya sebagai medium pemanasan untuk penyejatan lanjut. Gelung ini mengurangkan penggunaan stim luaran dan meningkatkan kecekapan tenaga.

Seperti yang diterangkan dalam sistem "MVR (Mekanikal Recompression Mechanical) untuk penyejatan, penyulingan dan pengeringan," sistem MVR menggunakan semula tenaga yang akan hilang, menjadikan penyejatan lebih cekap. (Dokumen Maklumat Teknikal, 2019)

Oleh kerana itu, penyejat MVR digunakan dalam industri yang bertujuan untuk meminimumkan penggunaan tenaga, misalnya kepekatan air kumbahan, penyelesaian kimia, biomas, tenusu, dan lain -lain (Myande, panduan utama untuk penyejat MVR).

Kelebihan termodinamik dan tenaga

Dalam tradisional multi - penyejat kesan, stim digunakan dalam kesan berturut -turut; Sebaliknya, MVR menimbulkan wap ke entalpi yang lebih tinggi secara mekanikal, hanya memerlukan kuasa elektrik untuk pemampat atau blower. Ini sering menyebabkan penggunaan tenaga yang lebih rendah. Menurut dokumen maklumat teknikal MVR, penjimatan tenaga boleh menjadi penting kerana sistem mengitar semula haba laten secara dalaman (Dokumen Maklumat Teknikal, 2019).

Penggunaan tenaga tertentu (contohnya kWh per tan air yang disejat) sering lebih rendah dalam MVR daripada sistem stim konvensional -. Kos modal lebih tinggi, tetapi ekonomi kitaran hayat keseluruhan sering memihak kepada MVR, terutamanya apabila harga tenaga tinggi.

Susun atur biasa dan peralatan utama

Sistem penyejat MVR biasa termasuk:

• Pam suapan: Untuk membekalkan suapan cecair kepada penyejat pada tekanan yang diperlukan.
• Penukar haba / badan penyejat: di mana cecair dipanaskan dan wap dihasilkan.
• Pemampat / blower: untuk meningkatkan tekanan wap dan suhu.
• Permukaan pemindahan haba kondensor atau reboiler: Di mana wap termampat dan pemindahan panas ke sisi suapan.
• Pam / Loop Relirculation(dalam sistem peredaran paksa).
• Pemisah / drum kilat: Untuk memisahkan fasa wap dan cecair.
• Kawalan injap dan paip: Untuk makanan, peredaran semula, pelepasan wap, pintasan, dan longkang.
• Instrumentasi: Sensor untuk aliran, tekanan, suhu, tahap, kekonduksian, dll.
• Peranti keselamatan: Injap pelega, injap bolong, injap periksa.

Aliran proses biasanya: Feed memasuki → penyejatan separa → wap dimampatkan → kondensis wap termampat dalam penukar → pemacu haba laten penyejatan → wap dipisahkan dan direkodkan atau dilepaskan → cecair pekat ditarik balik.

Kerana gelung tertutup wap, kawalan mesti menguruskan tekanan, baki massa, dan mengalir dengan teliti.

Peranan Globe Valve dalam penyejat MVR (Proses & kawalan)

Sekarang kita menggabungkan kedua -dua tema: Injap Globe dan MVR Evaporator, yang memberi tumpuan kepada bagaimana injap dunia beroperasi dalam sistem MVR di bawah logik Proses & Kawalan.

Di mana injap dunia digunakan dalam sistem MVR

Dalam sistem penyejat MVR, injap dunia boleh diletakkan di beberapa lokasi strategik:

• Kawalan aliran suapan: Mengatur suapan cecair ke dalam badan penyejat.
• Kawalan peredaran semula: Dalam sistem peredaran paksa, mengawal pam peredaran atau aliran gelung.
• Bypass wap atau pendikit: Mengawal aliran wap atau pintasan semasa permulaan, bahagian - beban, atau peristiwa keselamatan.
• Pengeluaran cecair: Mengawal kepekatan cabutan - Off line.
• Kawalan bolong atau berdarah: untuk mengeluarkan bukan - gas yang boleh dipeluwap atau mengekalkan vakum.
• Air solek atau kawalan aliran tambahan.

Kerana titik ini sering memerlukan modulasi (bukan hanya terbuka/dekat), injap globe adalah calon semulajadi.

Fungsi: Peraturan, pengasingan, pintasan, gelung kawalan

Marilah kita mempertimbangkan beberapa gelung utama dan bagaimana fungsi injap dunia:

• Gelung kawalan suapan: Aliran suapan mesti sepadan dengan kapasiti penyejatan. Injap globe (injap kawalan suapan) menerima setpoint (contohnya aliran jisim yang dikehendaki), dan menyesuaikan palamnya untuk mengekalkan aliran itu terhadap pelbagai tekanan hulu atau perubahan ketumpatan bendalir.
• Gelung Kawalan Recirculation: Dalam sistem peredaran paksa, kadar peredaran semula sangat mempengaruhi pemindahan haba dan fouling. Injap globe peredaran semula memodulasi aliran gelung.
• Penghancuran wap / pintasan: Semasa fasa sementara atau permulaan, terlalu banyak tekanan wap boleh membina; Injap dunia mungkin pendikit atau memintas wap untuk mengekalkan tekanan yang stabil atau melindungi pemampat.
• Lukis kawalan kepekatan: Injap mengawal aliran keluar cecair pekat supaya tahap cecair atau kepekatan tetap stabil.

Setiap gelung ini adalah gelung proses & kawalan: sensor mengukur aliran, tekanan, suhu, atau tahap; Pengawal menentukan tindakan; dan Globe Valve melaksanakan modulasi.

Semasa reka bentuk, seseorang boleh membuat gelung cascade atau kawalan feedforward/umpan balik di mana injap suapan adalah bawahan kepada tekanan atau gelung suhu. Injap mesti mempunyai kuasa yang cukup dan tindak balas dinamik untuk mengekalkan kestabilan.

Strategi Kawalan: Aliran suapan, aliran wap, tekanan, tahap

Mari kita periksa beberapa strategi kawalan:

• Keseimbangan wap makanan: Oleh kerana pemuliharaan massa mesti memegang, aliran suapan dan aliran wap mesti dipadankan. Skim kawalan lata boleh mengawal tekanan wap, dan injap dunia suapan beroperasi di bawah arahan gelung tekanan wap.
• Kawalan tekanan: Tekanan wap di dalam penyejat mempengaruhi pemindahan mendidih dan haba. Injap globe pendikit wap mungkin menjadi sebahagian daripada gelung tekanan untuk mengekalkan tekanan pada setpoint.
• Kawalan tahap: Inventori cecair di dalam penyejat mesti dikawal. Injap dunia menarik memastikan tahap tetap; Jika kepekatan berbeza -beza, gelung ini mesti menyesuaikan diri.
• Kawalan gelung peredaran semula: Injap globe peredaran semula boleh dikawal untuk mengekalkan halaju minimum atau pekali pemindahan haba.

Kerana pelbagai gelung boleh berinteraksi (contohnya gelung suapan berinteraksi dengan gelung tekanan), strategi penalaan dan decoupling yang teliti diperlukan. Dinamik injap (masa mati, lag, tidak linear) mempengaruhi bagaimana agresif pengawal boleh bertindak.

Interaksi dengan peranti lain (pam, pemampat, penukar haba)

Injap Globe dalam sistem MVR mesti berfungsi bersama dengan pam, pemampat, dan penukar haba:

• Pam: Pam suapan atau peredaran semula mesti membekalkan kepala tekanan yang mencukupi; Injap mesti bersaiz supaya sistem injap pam berada dalam rantau operasi yang dikawal (tidak terlalu dekat dengan penutupan atau melonjak). Injap tidak boleh menolak pam ke rantau yang tidak stabil.
• Pemampat / blower: Apabila wap pendikit, injap tidak boleh menyebabkan ketidakstabilan hulu (lonjakan) dalam pemampat. Penyelarasan injap dan kawalan pemampat adalah kritikal.
• Beban penukar haba: Jumlah wap termampat mesti sepadan dengan tugas penyejat. Injap kawalan memodulasi aliran supaya pemindahan haba tetap stabil; Jika fouling berubah, gelung kawalan menyesuaikan diri melalui pelarasan injap.
• Mengitar semula atau memintas baris: Untuk melindungi sistem atau semasa permulaan/penutupan, garisan pintasan dengan injap globe membolehkan laluan alternatif atau had aliran.

Secara keseluruhannya, injap dunia adalah alat modulasi dalam sistem bersepadu. Reka bentuk, tindak balas, dan kawalannya mesti dilihat dalam konteks semua peranti dalam MVR.

Perbincangan Perbandingan: Jenis dan peranti injap lain dalam sistem MVR

Walaupun injap globe adalah perkara biasa, jenis injap alternatif dan peranti juga mempunyai peranan. Ia adalah instruktif untuk membandingkannya.

Bola, rama -rama, dan injap pasang - perdagangan - offs

Injap bola: sering digunakan untuk perkhidmatan hidup/mati. Mereka menawarkan kejatuhan tekanan rendah apabila pembukaan sepenuhnya, cepat, dan pengedap ketat. Walau bagaimanapun, ketepatan kawalan aliran mereka lebih miskin daripada injap dunia (geometri "bola" membawa kepada ciri kawalan linear yang kurang) (Wikipedia,Injap bola).

Injap rama -rama: Sesuai untuk saiz paip yang besar dan kos rendah, tetapi kawalan aliran kurang tepat, dan penurunan tekanan dan pergolakan mungkin lebih tinggi disebabkan oleh cakera dalam laluan aliran (Wikipedia,Injap rama -rama).

Palam injap: Digunakan kadang -kadang dalam aplikasi kawalan, tetapi umumnya kurang disukai untuk modulasi halus.

Apabila peraturan yang tepat diperlukan (seperti makanan, kawalan wap dalam sistem MVR), injap dunia tetap disukai walaupun kos dan penurunan yang lebih tinggi.

Periksa injap, injap keselamatan, injap pelega

Dalam gelung penyejat MVR, seseorang juga melihat:

• Periksa injap: Mencegah aliran balik, misalnya wap atau aliran terbalik cecair. Mesti bersaiz untuk meminimumkan penurunan tekanan tetapi juga bertindak balas dengan cepat.
• Injap pelepasan keselamatan: melindungi terhadap tekanan yang berlebihan dalam litar wap; Biasanya spring - dimuatkan dan ditetapkan untuk membuka tekanan reka bentuk di luar.
• Injap pelepasan tekanan / tamparan: Untuk pelepasan kecemasan wap atau gas.

Injap ini jarang modulasi - mereka adalah peranti perlindungan - tetapi kehadiran mereka dan koordinasi rapat dengan injap kawalan adalah penting untuk keselamatan dan kestabilan.

Tugas kawalan penukar haba vs tugas injap

Dalam sistem MVR, penukar haba melaksanakan tugas dengan memeluwap wap termampat dan memindahkan haba ke makanan. Injap mengawal aliran jisim dan tenaga. Tindakan injap yang tidak seimbang boleh menyebabkan ketidakpadanan dalam pemindahan haba, fouling, atau masalah operasi. Oleh itu, reka bentuk injap mesti mempertimbangkan bagaimana beban penukar haba berbeza -beza dari masa ke masa, perubahan fouling, dan tindak balas sementara.

Pam, pemampat, peranti peredaran semula

Seperti yang dinyatakan sebelum ini, pam dan pemampat adalah peranti aktif dan lengkung operasi mereka mesti sepadan dengan julat dan dinamik injap. Peranti peredaran semula (contohnya pam peredaran semula, gelung pintasan) boleh mengurangkan beban pada injap dengan menawarkan laluan alternatif atau menguruskan ekstrem.

Pertimbangan praktikal, cabaran, dan amalan terbaik

Merancang dan mengendalikan injap dunia dalam sistem MVR (atau sistem proses lain) membawa banyak cabaran praktikal. Berikut adalah amalan terbaik dan titik peringatan.

Keserasian bahan, hakisan, kakisan

Cecair dalam penyejat mungkin menghakis, mengandungi pepejal, atau mempunyai potensi fouling. Badan injap, palam, tempat duduk, dan trim mesti dibina dari bahan yang sesuai (contohnya keluli tahan karat, hastelloy, dupleks, dan lain -lain). Untuk buburan yang kasar atau erosif, trim yang keras atau salutan pelindung diperlukan.

Hakisan boleh merendahkan tempat duduk, sangkar, dan permukaan pasang, menyebabkan kebocoran atau tingkah laku yang tidak dapat diramalkan. Pemeriksaan dan penggantian tetap adalah kritikal.

Penyelenggaraan, kebocoran, seumur hidup

Kebocoran pembungkusan batang adalah isu jangka panjang -; Pelarasan atau pembungkusan semula secara berkala mungkin diperlukan. Permukaan pengedap memakai kitaran, dan kebocoran mungkin berlaku kecuali penyelenggaraan dijadualkan.

Set trim dan tempat duduk sepatutnya berada di tangan. Prosedur penyelenggaraan hendaklah memastikan pengasingan, depressurisasi, penyaliran, dan kerja yang selamat.

Kejutan haba, tegasan sendi badan -badan

Di tinggi - perubahan suhu (stim, wap, keadaan permulaan),Kejutan termamungkin berlaku. Satu kajian bertajuk "Pemodelan Kesan Kejutan Thermal pada badan injap dunia - Bonnet bolted flange bersama" memodelkan tegasan pada sendi flange bolted badan (Matheiu et al., 2012). Mereka mendapati bahawa kecerunan haba menyebabkan perubahan beban bolt, dan reka bentuk yang betul mesti menyumbang kepada daya pengetatan dan pengembangan bahan (Mathieu, Rit, Ferrari, Hersant, 2012).

Oleh itu, dalam sistem seperti MVR di mana perubahan suhu berlaku, pereka mesti mempertimbangkan tekanan, ketegangan sendi, dan beban dinamik.

Penalaan gelung kawalan, anti - TRIM CIRITATION, Pengurangan Kebisingan

Gelung kawalan mesti ditala memandangkan masa mati injap, tidak linear, dan gandingan dengan gelung lain. Posisi, maklum balas, dan penalaan diperlukan.

Jika risiko peronggaan wujud, multi - peringkat atau anti - trim peronggaan harus digunakan. Pengurangan bunyi mungkin memerlukan trim khas, penyenyap, atau penebat akustik, terutamanya untuk aliran wap atau gas.

Kawalan Buku Panduan Injap (Emerson) Menghadapi seluruh bab untuk bunyi bising, peronggaan, dan trim (Emerson,Buku Panduan Injap Kawalan).

Kebolehpercayaan, keselamatan, mod failsafe

Injap sepatutnya mempunyai kedudukan kegagalan yang ditetapkan (gagal - terbuka, gagal - ditutup) selaras dengan keselamatan. Sebagai contoh, jika makanan hilang, injap dunia harus gagal dalam keadaan selamat. Kuasa sandaran, maklum balas kedudukan, dan interlock logik mesti wujud.

Diagnostik rutin, ujian strok, dan penyelenggaraan membantu mengekalkan kebolehpercayaan.

Ilustrasi Kes (contoh hipotetikal)

Marilah kita pertimbangkan penyejat MVR hipotesis yang mudah menumpukan aliran air sisa garam. Kapasiti penyejat reka bentuk adalah untuk mengeluarkan 50 m³/jam air, menggunakan pemampat MVR untuk meningkatkan tekanan wap.

• Kawalan suapan: Injap globe suapan diletakkan di hilir pam suapan. Pemancar aliran mengukur aliran suapan sebenar; Pengawal memodulasi injap dunia untuk mengekalkan setpoint (50 m³/jam). Trim injap adalah sama - peratusan untuk menampung perubahan tekanan hulu.
• Pendikit wap: Injap globe wap diletakkan di garisan pelepasan untuk memodulasi aliran wap atau membenarkan pintasan semasa turun naik. Gelung memastikan tekanan wap dalam penyejat tetap tetap.
• Recirculation: Gelung peredaran terpaksa termasuk pam peredaran semula dan injap dunia untuk menyesuaikan aliran gelung untuk mengekalkan halaju sasaran dan pekali pemindahan haba.
• Kawalan Drawdown: Lukisan cecair pekat - Off Line termasuk injap globe untuk mengekalkan tahap dalam penyejat.

Dalam persediaan ini, semua modulasi utama dicapai oleh injap Globe, yang diselaraskan oleh sistem kawalan. Penalaan gelung memastikan operasi yang stabil tanpa ayunan, dan anti - trim peronggaan digunakan untuk pendikit wap kerana tinggi ΔP.

Semasa ujian, para jurutera memerhatikan bahawa flange bolted bolted dari injap dunia kawalan wap mengalami perubahan beban sementara semasa perubahan suhu pesat. Menggunakan pemodelan FEA yang serupa dengan yang di Mathieu et al. (2012), mereka menyesuaikan preload bolt dan memilih bahan gasket fleksibel yang sesuai untuk mengurangkan perubahan tekanan.

Dari masa ke masa, pembungkusan injap suapan dibungkus semula semasa penutupan yang dijadualkan; Trim tempat duduk digantikan selepas bilangan kitaran tertentu. Kilang ini mencapai operasi uptime dan stabil yang tinggi.

Contoh ini menunjukkan bagaimana reka bentuk teoretikal, kawalan proses, dan penyelenggaraan praktikal mesti diselaraskan.

Ringkasan & Outlook

• A Injap Globeadalah injap kawalan gerakan linear yang mengawal aliran dengan menggerakkan palam ke arah atau jauh dari tempat duduk, memodulasi kawasan keratan -.
• Ia amat sesuai untuk aplikasi proses dan kawalan kerana keupayaan ciri dan modulasi kawalan yang boleh diramal.
• Peraturan aliran melibatkan reka bentuk yang teliti trim, ciri aliran, penurunan tekanan pengendalian, pampasan daya dinamik, dan integrasi dengan penggerak dan kedudukan.
• Dalam sistem penyejat MVR, injap globe memainkan peranan kritikal dalam kawalan suapan, pendikit wap, peredaran semula, pengurangan, dan gelung pintasan. Pemilihan dan kawalan yang betul adalah penting untuk operasi yang stabil dan cekap.
• Jenis injap alternatif (bola, rama -rama) mempunyai kelebihan dalam kos dan saiz, tetapi biasanya tidak menawarkan modulasi halus yang sama.
• Reka bentuk praktikal mesti mempertimbangkan ketahanan bahan, peronggaan, bunyi bising, kejutan terma, kebolehpercayaan, penyelenggaraan, dan kelakuan yang gagal.
• Ilustrasi kes menunjukkan bagaimana reka bentuk, kawalan, dan penyelenggaraan berkumpul.

Dalam perkembangan masa depan, kita mungkin melihat injap kawalan pintar dengan diagnostik tertanam, kawalan penyesuaian, atau penyelenggaraan ramalan, meningkatkan lagi sinergi injap dunia dengan sistem kompleks seperti penyejat MVR. Bahan trim novel, pembuatan tambahan untuk trim, dan peranti injap -sensor bersepadu juga boleh berubah.
